- 四角型及八角型工作之夹持，可立即自动归正中心。
- 薄度工件的夹持，稳定性高。
- 尺寸法的设计与SC型相同。
- 本体材质采米汉纳铸铁，适用于高速回转；且具高于一般材质3倍之耐用性。
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
SIC
四爪连动夹头（前后锁共用）

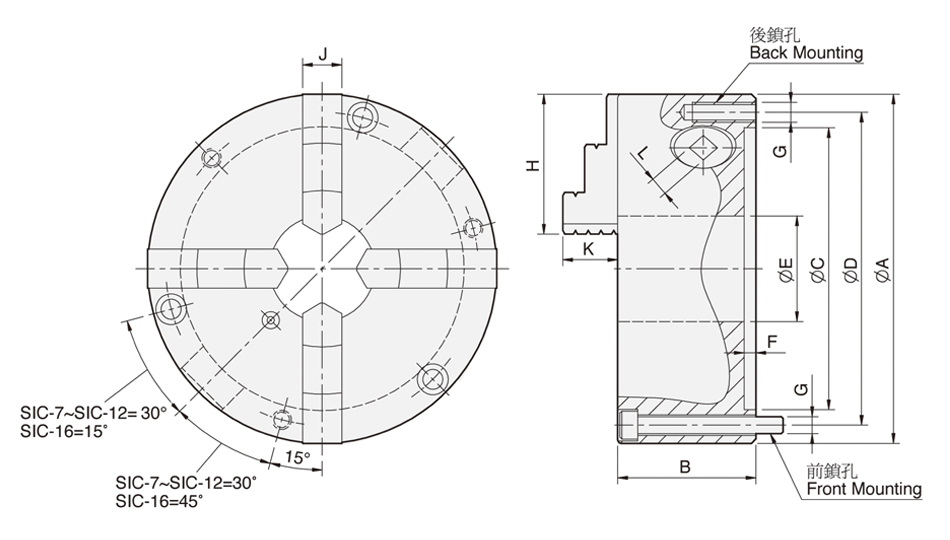

图纸
产品规格
| 四爪连动夹头（前后锁共用） | A | B | C | D | E | F | G 后锁/前锁 | H | J | K | L | 把手容许力矩 (kgf‧m) | 挟持力 (kgf) | 最高转速 (r.p.m.) | 重量 (kg) | 惯性矩 I (kg‧m2 ) | 挟持范围 外径范围/内径范围 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SIC-7 | 192 | 76.5 | 155 | 172 | 58 | 5.5 | 3-M10 / 3-M10x8 | 77 | 21.5 | 29.4 | 11 | 11.0 | 2500 | 2000 | 14.8 | 0.06 | Ø4-Ø180 / Ø56-Ø170 |
| SIC-9 | 232 | 84 | 190 | 210 | 70 | 6 | 3-M12 / 3-M12x90 | 87 | 24 | 35.6 | 12 | 15.0 | 3000 | 2000 | 23.2 | 0.16 | Ø5-Ø220 / Ø62-Ø210 |
| SIC-12 | 310 | 96 | 260 | 285 | 105 | 7 | 3-M12 / 3-M12x110 | 110 | 30 | 45.6 | 14 | 21.0 | 4200 | 1800 | 47 | 0.58 | Ø10-Ø300 / Ø86-Ø290 |
| SIC-16 | 405 | 122 | 345 | 375 | 160 | 8.7 | - / 6-M14x130 | 146 | 42 | 56.3 | 15 | 25.0 | 4500 | 1500 | 107 | 1.72 | Ø30-Ø380 / Ø110-Ø360 |
