- 小型轻量，⻑度缩短30%，高速旋转时的性能更稳定,减轻主轴的负载。
- 安全构造，内建专利逆止阀机构，确保异常断电时，压力立即保持。
- 专利新型式，后端开放空间设计，易于安装后锁型螺丝。
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
MA
薄型中空回转油压缸

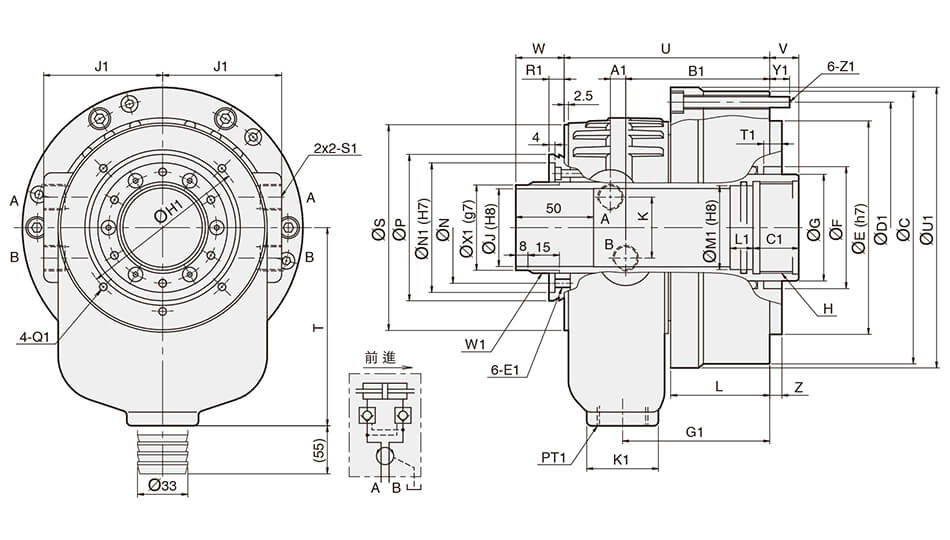

图纸
产品规格
| 型式 尺寸 | 活塞直径 (mm) | 活塞面积 (cm2) 推侧 / 拉侧 | 最大拉杆出力 KN(kgf) 推侧 / 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm2) | 最高转速 (r.p.m.) | 惯性矩 I (kg‧m2 ) | 重量 (kg) | 总流量 L/min | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MA1453 | 145 | 133.8 / 123.5 | 56.8(5792) / 52.4(5343) | 20 | 4.5(45.9) | 6500 | 0.032 | 12 | 3.9 | |||||||||||
| 型式 尺寸 | C | D1 | E | F | G | H | J | K | L | N | P | S | T | U | V max. | V min | W max. | W min. | Z | |
| MA1453 | 183 | 165 | 140 | 80 | 70 | M60 x 2.0 | 53 | 36 | 64.5 | 73 | 96 | 135 | 130 | 134 | 19 | -1 | 47 | 27 | 8 | |
| 型式 尺寸 | A1 | B1 | C1 | E1 | G1 | H1 | J1 | K1 | L1 | M1 | N1 | Q1 | R1 | S1 | T1 | U1 | W1 | X1 | Y1 | Z1 |
| MA1453 | 8 | 96 | 30 | M6 x 12 | 96 | 110 | 78 | 47 | 15 | 55 | 85 | M6 x 7 | 11 | PT 3/8 | 10 | 183 | M58 x 1.5 | 56 | 14 | M8 x 70 |
