- 直装型夹头，易于安装且快速。
- 连动夹头，提升使用效率。
- 强力夹头使用范围很广，硬爪可快速替换为SKC强力型生爪。
- 硬爪适合作动力切削，生爪适合于轻切削的精密加工，两者交替使用方便。
- 硬爪可作正爪及反爪交换使用，广泛的夹持方式。
- 适合使用于大量工作的生产作业，可立即自动归正中心，具经济性及耐用性。
- 标准配件：一支夹头手把及六角螺丝孔扳手、一组锁紧螺丝。
- 本体材质采高强度、高耐用度之米汉纳铸铁，适用于高速回转；且具高于一般材质3倍之耐用性。
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
KD
强力型三爪连动直装夹头

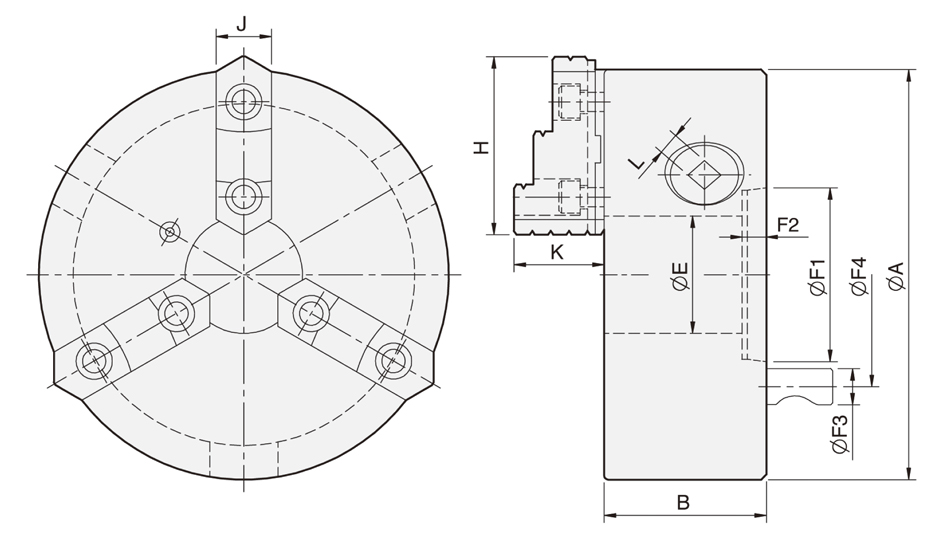

图纸
产品规格
| 型式规格 | 主轴 锥度 | A | B | E | H | J | K | L | 装配尺寸 F1 | 装配尺寸 F2 | 装配尺寸 F3 | 装配尺寸 F4 | 把手容许力矩 (kgf‧m) | 挟持力 (kgf) | 最高转速 (r.p.m.) | 重量 (kg) | 惯性矩 I (kg‧m2 ) | 挟持范围 外径范围/内径范围 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KD4-8 | D1-4 | 200 | 77.2 | 53 | 82 | 28 | 42.2 | 11 | 63.513 | 13 | 15.8 | 82.55 | 11.5 | 2500 | 2000 | 18.5 | 0.07 | Ø8-Ø180 / Ø62-Ø170 |
| KD5-8" | D1-5 | 200 | 77.2 | 55 | 82 | 28 | 42.2 | 11 | 82.563 | 16 | 19 | 104.78 | 11.5 | 2500 | 2000 | 18 | 0.07 | Ø8-Ø180 / Ø62-Ø170 |
| KD6-8" | D1-6 | 200 | 77.2 | 58 | 82 | 28 | 42.2 | 11 | 106.375 | 17 | 22.2 | 133.35 | 11.5 | 2500 | 2000 | 17 | 0.07 | Ø8-Ø180 / Ø62-Ø170 |
| KD6-10" | D1-6 | 250 | 86 | 76 | 90.9 | 32 | 50.8 | 12 | 106.375 | 17 | 22.2 | 133.35 | 19.5 | 4000 | 1800 | 29.5 | 0.2 | Ø11-Ø220 / Ø70-Ø210 |
| KD6-12" | D1-6 | 306 | 107.5 | 103 | 114.5 | 40 | 57.8 | 14 | 106.375 | 13.5 | 22.2 | 133.35 | 21.0 | 4200 | 1800 | 47 | 0.5 | Ø15-Ø300 / Ø90-Ø290 |
| KD8-10" | D1-8 | 250 | 86 | 80 | 90.9 | 32 | 50.8 | 12 | 139.719 | 19 | 25.4 | 171.45 | 19.5 | 4000 | 1800 | 27 | 0.2 | Ø11-Ø220 / Ø70-Ø210 |
| KD8-12" | D1-8 | 306 | 107.5 | 103 | 114.5 | 40 | 57.8 | 14 | 139.719 | 18 | 25.4 | 171.45 | 21.0 | 4200 | 1800 | 47 | 0.5 | Ø15-Ø300 / Ø90-Ø290 |
