适用于大孔径油压夹头使用。
使用特殊铝合金钢体，超轻量质设计减少主轴负荷。
内藏逆止阀机构确保推力保持。
超大通孔设计，搭配集水槽及行程检知装置。
无附近接开关及安装螺丝。
可加工的工件通孔范围可以更大。
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
ML-CM.B
超大孔径回转油压缸

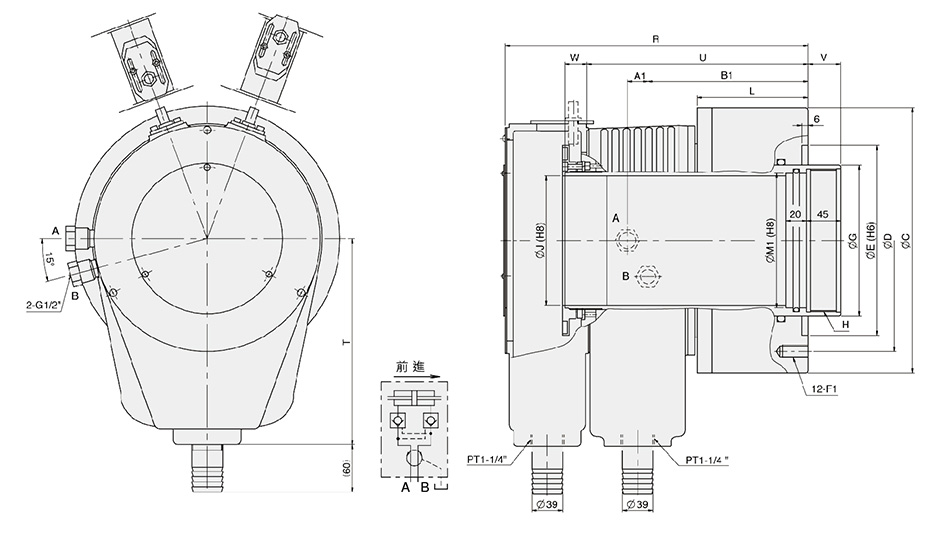

图纸
产品规格
| 型式 規格 | 活塞直径 (mm) | 活塞面积 (cm2) 推侧 / 拉侧 | 最大拉杆出力 KN(kgf) 推侧 / 拉侧 | 活塞行程 (mm) | 最大使用油压力 (kgf / cm2) | 最高转速 (r.p.m. | 惯性矩 I (kg‧m2 ) | 重量 (kg) | 总流量 L/min |
|---|---|---|---|---|---|---|---|---|---|
| ML2814CM28B | 285 | 394 / 350 | 116.8(11910) / 106.8(10584) | 42 | 3.3(33.6) | 2000 | 1.08 | 87 | 11 |
| ML2816CM28B | 285 | 394 / 350 | 116.8(11910) / 106.8(10584) | 42 | 3.3(33.6) | 2000 | 0.90 | 72 | 11 |
| ML3320CM33B | 335 | 515.7 / 416.9 | 152.9(15591) / 136.9(13960) | 42 | 3.3(33.6) | 1600 | 1.09 | 103 | 14 |
