连接板采用A2主轴规格(DIN 55026)
易于安装
曲柄结构，中空型超长行程
适用于夹持端面落差极大之工件加工
可搭配自动送料器，提高产能效率
可搭配挡料器使用
可替代日系品牌，互相更换
连接螺帽牙规可依使用需求客制替换(请与业务人员洽询)
标准品6"~10"采用日本进品SCM440高强度铬目合金钢
爪沟、主爪及内部零件采硬化处理
快速更换中心盖板
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
NL-A
三爪长行程中空油压夹头（含连接板）

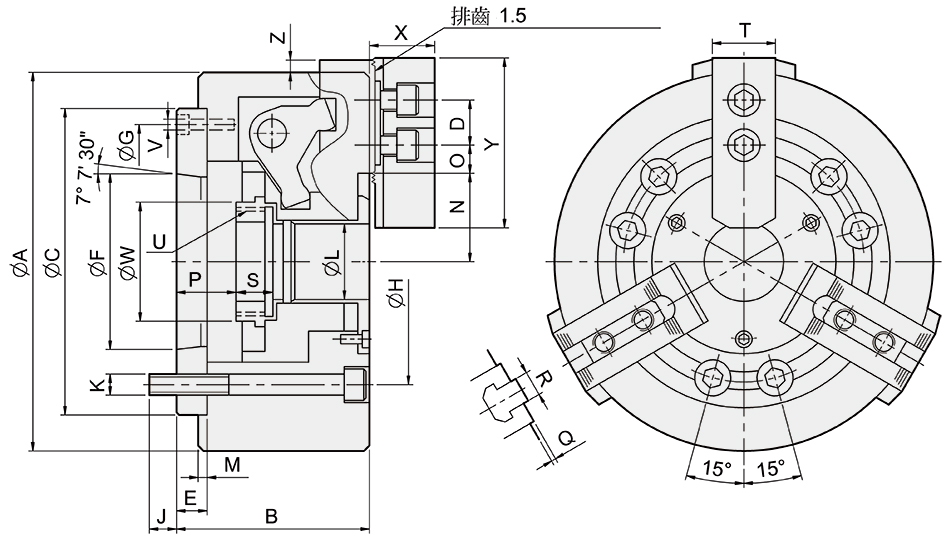

图纸
产品规格
| 型式 规格 | 通孔直径 (mm) | 柱塞行程 (mm) | 爪行程直径 (mm) | 最大容许拉力 (kgf) | 最大夹持力 (kgf) | 最大使用 油压力 (kgf / cm2) | 最高转速 (r.p.m.) | 重量 (kg) | 惯性矩 I (kg‧m2 ) | 适合 油压缸 | 适合 硬爪 | 适合 生爪 | 外径挟持范围 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NL-06A5 | Ø40 | 15 | 24 | 2243 | 2651 | 28.5 | 3600 | 14.8 | 0.065 | M1246 | HJ06 | HC06 | Ø35-Ø168 |
| NL-08A6 | Ø48 | 20 | 32 | 3701 | 4190 | 27.5 | 3000 | 28 | 0.21 | M1552 | HJ08 | HC08 | Ø50-Ø215 |
| NL-10A8 | Ø66 | 25 | 37.5 | 4853 | 5506 | 29.5 | 2400 | 43.5 | 0.44 | M1875 | HJ10 | HC10 |
