- 易于安装
- 适用各式三爪夹头无法夹持之特殊工件，如:长方形、凸缘…等
- 设有止动螺丝，预防主爪脱离，安全有保障
- 可替代日系品牌，互相更换
- 标准品6"~10"采用日本进品SCM440高强度铬目合金钢
- 大型夹头(21吋以上)采用FCD660材料
- 爪沟、主爪及内部零件采硬化处理
本网站使用cookie 来改善您的浏览体验。 如果继续使用本站表示您同意。 如果您想了解更多相关信息，请查看隐私权政策，谢谢。
VT&VIT
二爪及四爪中实油压夹头（不含连接板）

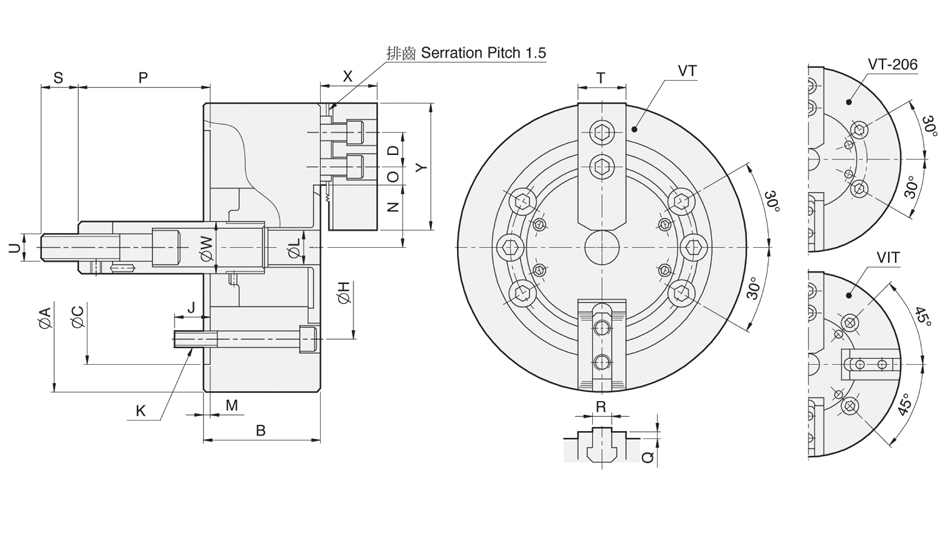

图纸
产品规格
| 型式 规格 | 爪数 | 柱塞行程 (mm) | 爪行程直径 (mm) | 最大容许拉力 (kgf) | 最大夹持力 (kgf) | 最大使用油压力 (kgf / cm2) | 最高转速 (r.p.m.) | 重量 (kg) | 惯性矩 I (kg‧m2 ) | 适合 油压缸 | 适合 硬爪 | 适合 生爪 | 外径挟持范围 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VT-206 | 2 | 20 | 9.2 | 1224 | 3569 | 17.3 | 5200 | 12 | 0.045 | MS105C | HJ06 | HC06 | Ø18-Ø165 |
| VT-208 | 2 | 21 | 9.7 | 1683 | 5098 | 16.3 | 4500 | 22 | 0.13 | MS125C | HJ08 | HC08 | Ø26-Ø210 |
| VT-210 | 2 | 25 | 8.8 | 1988 | 7342 | 19.4 | 4000 | 33.5 | 0.29 | MS125C | HJ10 | HC10 | Ø26-Ø254 |
| VT-212 | 2 | 30 | 10.5 | 2804 | 10605 | 18.4 | 3300 | 59 | 0.7 | MS150C | HJ12-1 | HC12-1 | Ø26-Ø304 |
| VIT-212 | 4 | 30 | 10.5 | 4181 | 15907 | 27.5 | 2800 | 63.4 | 0.74 | MS150C | HJ12-1 | HC12-1 | Ø26-Ø304 |
| VT-215 | 2 | 35 | 16 | 5557 | 16927 | 21.7 | 3000 | 100.6 | 1.7 | MS200C | HJ15-1 | HC15-1 | Ø68-Ø381 |
| VIT-218 | 4 | 35 | 16 | 8362 | 25391 | 32.6 | 2300 | 119 | 2.975 | MS200C | HJ15-1 | HC15-1 | Ø130-Ø450 |
