- 可替代日系品牌，互相更換
- 標準品6"~10"採用日本進品SCM440高強度鉻目合金鋼
- 大型夾頭(21吋以上)採用FCD660材料
- 爪溝、主爪及內部零件採硬化處理
- 夾頭正面滑道處，加裝防護裝置，適用於利車上使用
- 具有單動調整底爪行程功能，可夾持大型不規則工件
- 特殊防塵防水設計
- 適用於立式車床使用
本網站使用 cookie 來改善您的瀏覽體驗。 如果繼續使用本站表示您同意。 如果您想了解更多相關信息，請查看 隱私權政策，謝謝。
VRA
立車用中實油壓夾頭

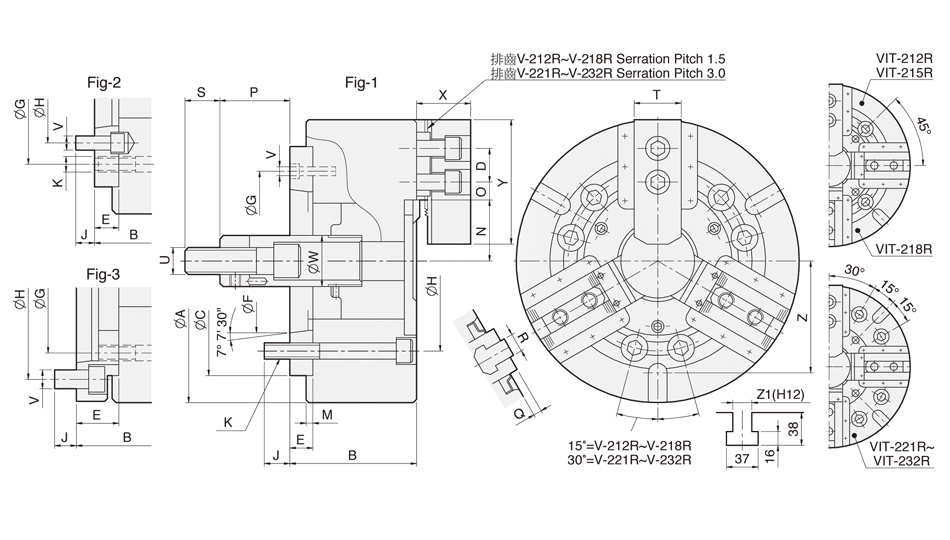

圖片
產品規格
| 型式 規格 | 爪數 | 拉桿行程 (mm) | 爪行程直徑 (mm) | 最大容許拉力 (kgf) | 最大夾持力 (kgf) | 最大使用油壓力 (kgf / cm2) | 最高轉速 (r.p.m.) | 重量 (kg) | 慣性矩 I (kg‧m2 ) | 適合 油壓缸 | 適合 硬爪 | 適合 生爪 | 外徑挾持範圍 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V-212RA6 | 3 | 30 | 16 | 5302 | 14276 | 35.7 | 3000 | 67.7 | 0.774 | MS150C | HJ12-1 | HC12-1 | Ø32-Ø304 |
| V-212RA8 | 3 | 30 | 16 | 5302 | 14276 | 35.7 | 3000 | 65.6 | 0.764 | MS150C | HJ12-1 | HC12-1 | Ø32-Ø304 |
| V-212RA11 | 3 | 30 | 16 | 5302 | 14276 | 35.7 | 3000 | 74.1 | 0.902 | MS150C | HJ12-1 | HC12-1 | Ø32-Ø304 |
| V-215RA8 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2800 | 120.4 | 2.146 | MS200C | HJ15-1 | HC15-1 | Ø68-Ø381 |
| V-215RA11 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2800 | 113.4 | 2.016 | MS200C | HJ15-1 | HC15-1 | Ø68-Ø381 |
| V-215RA15 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2800 | 133 | 2.572 | MS200C | HJ15-1 | HC15-1 | Ø68-Ø381 |
| V-218RA8 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2300 | 144.5 | 3.057 | MS200C | HJ15-1 | HC15-1 | Ø78-Ø450 |
| V-218RA11 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2300 | 137.5 | 3.43 | MS200C | HJ15-1 | HC15-1 | Ø78-Ø450 |
| V-218RA15 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2300 | 157.5 | 3.945 | MS200C | HJ15-1 | HC15-1 | Ø78-Ø450 |
| V-221RA8 | 3 | 35 | 16 | 9075 | 28450 | 33.7 | 1940 | 198 | 6.46 | MS200C | HJ24-1 | HC24-1 | Ø65-Ø530 |
| V-221RA11 | 3 | 35 | 16 | 9075 | 28450 | 33.7 | 1940 | 190 | 6.35 | MS200C | HJ24-1 | HC24-1 | Ø65-Ø530 |
| V-221RA15 | 3 | 35 | 16 | 9075 | 28450 | 33.7 | 1940 | 184 | 6.28 | MS200C | HJ24-1 | HC24-1 | Ø65-Ø530 |
| V-224RA8 | 3 | 35 | 16 | 9075 | 28450 | 33.7 | 1760 | 240 | 10.54 | MS200C | HJ24-1 | HC24-1 | Ø152-Ø610 |
| V-224RA11 | 3 | 35 | 16 | 9075 | 28450 | 33.7 | 1760 | 233 | 10.44 | MS200C | HJ24-1 | HC24-1 | Ø152-Ø610 |
| V-224RA15 | 3 | 35 | 16 | 9075 | 28450 | 33.7 | 1760 | 227 | 10.36 | MS200C | HJ24-1 | HC24-1 | Ø152-Ø610 |
| V-232RA11(41) | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 1060 | 399 | 31.6 | MS200C | HJ24-1 | HC32-1 | Ø100-Ø810 |
| V-232RA15 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 1060 | 383 | 30.82 | MS200C | HJ24-1 | HC32-1 | Ø100-Ø810 |
| V-232RA20 | 3 | 35 | 18.7 | 9585 | 25798 | 35.7 | 1060 | 419 | 32.69 | MS200C | HJ24-1 | HC32-1 | Ø100-Ø810 |
| VIT-212RA8 | 4 | 30 | 16 | 5302 | 14276 | 35.7 | 2500 | 68 | 0.792 | MS150C | HJ12-1 | HC12-1 | Ø45-Ø304 |
| VIT-218RA11 | 4 | 35 | 18.7 | 9585 | 25798 | 35.7 | 2000 | 141.5 | 3.522 | MS200C | HJ15-1 | HC15-1 | Ø78-Ø450 |
| VIT-224RA11 | 4 | 35 | 16 | 9075 | 28450 | 33.7 | 1520 | 255 | 11.3 | MS200C | HJ24-1 | HC24-1 | Ø152-Ø610 |
| VIT-224RA15 | 4 | 35 | 16 | 9075 | 28450 | 33.7 | 1520 | 240 | 11.02 | MS200C | HJ24-1 | HC24-1 | Ø152-Ø610 |
| VIT-232RA11 | 4 | 35 | 18.7 | 9585 | 25798 | 35.7 | 920 | 414 | 32.68 | MS200C | HJ24-1 | HC32-1 | Ø100-Ø810 |
| VIT-232RA15 | 4 | 35 | 18.7 | 9585 | 25798 | 35.7 | 920 | 399 | 32.4 | MS200C | HJ24-1 | HC32-1 | Ø100-Ø810 |
